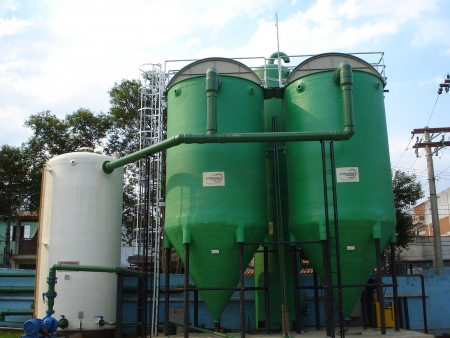

Filtro de Areia de Lavagem Continua

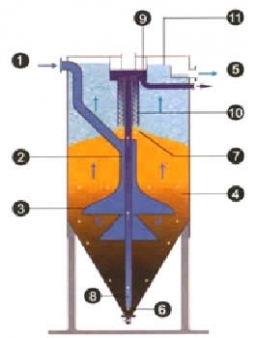

Água: A água a ser filtrada é levada ao filtro pelo duto de alimentação (1). É introduzida no leito de filtragem (4) através do duto de abastecimento (2) e dos distribuidores (3). A água é purificada enquanto flui para a parte superior através do filtro. O filtrado é descartado pela parte superior do mesmo (5).

Areia: O leito de filtragem move-se continuamente para baixo, enquanto que o fluxo da água é ascendente. A areia suja (6) é separada do leito de filtragem e lavada, após o que é reposta na parte superior do leito de areia (7).

AR: A circulação da areia está baseada no princípio de ascensão do ar, forçando a mistura da areia suja com a água ascendente através de um duto central (8). O intensivo movimento por atrito separa as impurezas das partículas de areia. No topo do duto, o ar é liberado e a água suja descartada (9). A areia decanta no lavador.

Lavador: O lavador (10) é um dispositivo hidráulico posicionado próximo ao duto com ar. As partículas de areia caem pelo lavador, onde são completamente lavadas por pequena quantidade de filtrado, fluindo através dele em contracorrente. O fluxo do filtrado é gerado pela diferença de descarte entre o filtrado (11) e o efluente (9).
